Résumé

Bibliothèque OpenSCAD pour les boulons et écrous standard américains avec des profils de filetage exacts.

La bibliothèque permet de générer des STL pour des filetages de UNC #1
à UNC 4″ et de UNF #0
à UNF 1 1/2″. Ils peuvent être générés seuls ou dans le cadre d’un autre dessin.

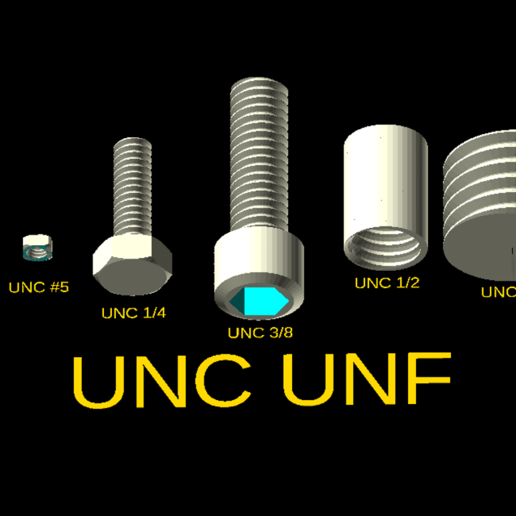

Les STL pour les boulons et écrous UNC 1/4″, UNC 3/8″, UNF 1/4″ et UNF 3/8″ sont fournis dans des fichiers « thing » pour montrer les résultats.

Comment

Exemple de fichier OpenSCAD pour rendre un boulon de 1/4″ en norme UNC :

« `

utiliser


utiliser





$fn=100 ;


uncBoltHexagonalThreaded( UNC1_4() ) ;

« `

Exemple de fichier OpenSCAD pour rendre un boulon de 1/4″ en norme UNF :

« `

utiliser


utiliser





$fn=100 ;


unfBoltHexagonalThreaded( UNF1_4() ) ;

« `

Documentation

Une documentation détaillée est disponible sur le GitHub Wiki

Conditions préalables

Les détails de l’installation sont également disponibles sur le GitHub Wiki

Voir aussi
